كيفية تجميع اللوحات الكهربائية المنزلية، كل منزل يوجد به لوحة توزيع كهربائي يتم تركيبه بهدف حماية كافة أحمال الأجهزة الكهربائية، وتحتوي اللوحة الكهربائية المنزلية على شبكة أسلاك تأتي من الأباريز ووحدات الإنارة والأحمال الكبيرة، مثل: وحدات التكييف والسخانات الكهربائية.

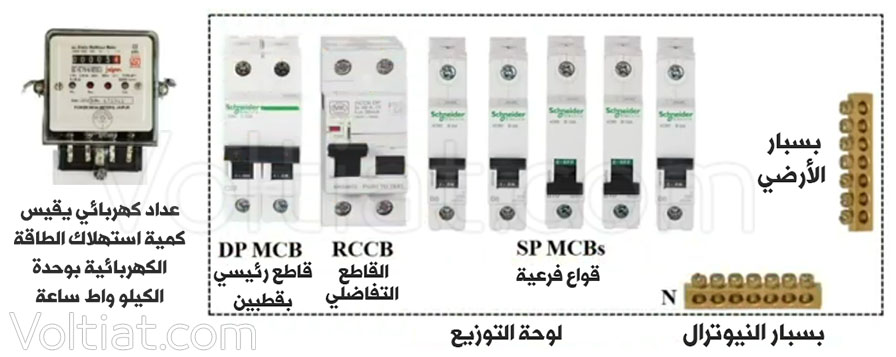

مكونات اللوحة الكهربائية المنزلية
- قاطع كهربائي رئيسي (1Pole) قبل العداد.
- عداد كهربائي واحد فاز.
- قاطع تفاضلي (مانع تسرب التيار).
- قواطع فرعية تتوزع على الأحمال الكهربائية بحسب قيمة التيار.
- أسلاك أرضي: عادة يكون بلون مدمج أخضر وأصفر.
- أسلاك فاز: عادة ما يكون لون بني أو أحمر (يرجع طريقة اختيار اللون إلى فني الكهرباء).
- أسلاك النيوترال: عادة ما يكون أسود أو أزرق.
- بار التوزيع: (بالإنجليزية: Busbar) هو شريط نحاسي مصمم لتثبيت مجموعة من الأسلاك معاً، ويوجد في لوحة توزيع الكهرباء بسبار للأرضي وبسبار للنيوترال.
يمكن تركيب إضافات داخل لوحة التوزيع الكهربائية، مثل:
- جهاز الحماية من ارتفاع وانخفاض الجهد (بالإنجليزية: Under and Over Voltage Relay).
- لمبة إشارة.
- كونتاكتور أو ريليه قلاب (إذا كان عندك خط كهرباء آخر).
كيفية تجميع اللوحات الكهربائية
هناك عدة خطوات لا بد من اتباعها كخطوات للتسهيل في عملية تجميع اللوحات الكهربائية، وهي:
أولاً: معرفة نوع الاشتراك: هل هو واحد فاز أم ثلاثة فاز، وما يهمنا هو الواحد فاز لأنه المستخدم بكثرة في المنازل.
ثانياً: تركيب قاطع رئيسي (2Pole) تقطع الفاز والنيوترال معاً.
ثالثأ: تركيب قاطع مانع التسرب الأرضي (القاطع التفاضلي).
ثالثاً: تمييز خطوط الأسلاك القادمة من نقاط الأحمال الكهربائية إلى داخل لوحة التوزيع كالتالي:
- فصل أسلاك الأرضي – ذات اللون الأصفر مع الأخضر – عن أسلاك الفازات والنيوترال.
- فصل أسلاك النيوترال – ذات اللون الأزرق أو الأسود – عن أسلاك الفازات.
- يبقى أسلاك الفازات فقط ويتم فرز كل خط عن الآخر بحيث يتم فصل سلك وحدات الإنارة عن سلك الأباريز وهكذا مع باقي الأسلاك.
رابعاً: توصيل جميع أسلاك التأريض الموجودة داخل لوحة التوزيع مع بار الأرضي وتأكد من تثبيت أطراف الأسلاك جيداً مع البار.
خامساً: توصيل جميع أسلاك النيوترال الموجودة أيضاً داخل اللوحة مع بار النيوترال.
سادساً: تركيب القواطع الفرعية داخل لوحة التوزيع بالترتيب.
سابعاً: توصيل سلك الفاز للإنارة بالقاطع الفرعي الخاص به وسلك الفاز للتكييف بالقاطع الفرعي الخاص به وهكذا مع باقي أسلاك الأحمال بحيث يكون:
- حمل الإنارة مع قاطع فرعي 10A.
- الأباريز مع قاطع فرعي 16A.
- حمل التكييف مع قاطع فرعي 20A (قد يزيد حسب سعة المكيف).
- حمل السخان مع قاطع فرعي 16A أو 20A.
ثامناً: توصيل خط الفاز الرئيسي القادم من القاطع التفاضلي مع القواطع المخصصة للأحمال الكبيرة ومنه إلى قواطع الأحمال الخفيفة عن طريق التغذية بواسطة البسبار المخصص للتمديد المنزلي.
معلومات قد تهمك:
- قطر سلك الإنارة 1.5mm.
- قطر سلك السخان 2.5mm.
- قطر سلك التكييف: من 2.5mm إلى 6mm، حسب قدرة المكيف.
- قطر سلك الأباريز 2.5.

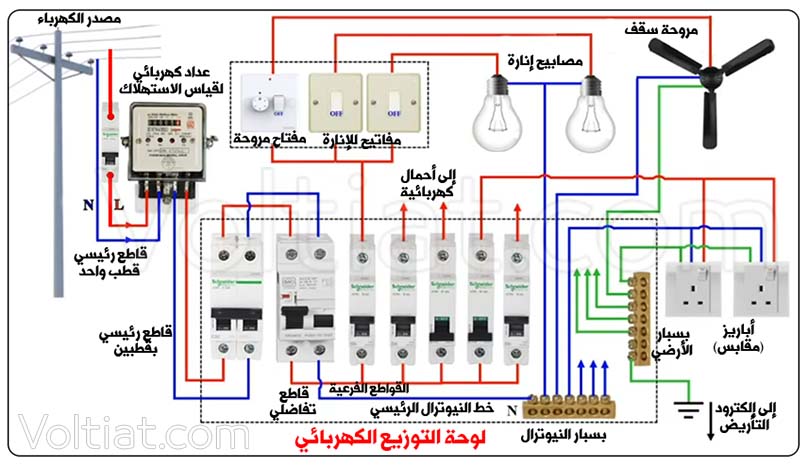

مخطط توضيحي لطريقة تجميع اللوحات الكهربائية
